Ha alacsony nyomású alkalmazásokról van szó, a megfelelő nyomásérzékelő kiválasztása kulcsfontosságú a pontos mérésekhez és a megbízható rendszerteljesítményhez. Nyomásérzékelők szállítójaként megértem azokat a kihívásokat, amelyekkel a mérnökök és technikusok szembesülnek e fontos döntés meghozatalakor. Ebben a blogbejegyzésben megosztok néhány kulcsfontosságú tényezőt, amelyeket figyelembe kell venni az alacsony nyomású alkalmazásokhoz használt nyomásérzékelő kiválasztásakor.
Az alacsony nyomású alkalmazások megértése
Az alacsony nyomású alkalmazások jellemzően néhány hüvelyk vízoszlop és több psi (font per négyzethüvelyk) tartományban mérik a nyomást. Ezek az alkalmazások számos iparágban megtalálhatók, mint például a HVAC (fűtés, szellőztetés és légkondicionálás), az orvosi eszközök, a környezetfelügyelet és az ipari automatizálás területén.
A HVAC rendszerekben például alacsony nyomású érzékelőket használnak a szűrők és tekercsek közötti nyomáskülönbségek mérésére, biztosítva a megfelelő légáramlást és a rendszer hatékonyságát. Az orvosi eszközökben a légzőkészülékek nyomásának monitorozására használhatók, kritikus információkat szolgáltatva a betegellátáshoz.
Főbb tényezők az alacsony nyomású érzékelő kiválasztásánál
Pontosság
A pontosság az egyik legfontosabb tényező az alacsony nyomású alkalmazásokhoz használt nyomásérzékelő kiválasztásakor. Még egy kis mérési hiba is jelentős hatással lehet a rendszer teljesítményére. Például egy orvosi lélegeztetőgépben a pontatlan nyomásérzékelő helytelen lélegeztetési beállításokhoz vezethet, ami károsíthatja a beteget.
A pontosság értékelésekor keressen alacsony nemlinearitási, hiszterézis- és ismételhetőségi hibával rendelkező érzékelőket. A nem linearitás az érzékelő kimenetének eltérését jelenti a nyomás és a kimeneti jel közötti egyenes kapcsolattól. A hiszterézis ugyanazon nyomás kimenetének különbsége, ha különböző irányokból közelítjük meg (növekvő vagy csökkenő nyomás). Az ismételhetőség az érzékelő azon képessége, hogy ugyanazt a kimenetet ugyanazon bemeneti nyomás mellett több mérés során is biztosítsa.
Érzékenység
Az érzékenység egy másik kritikus tényező. A rendkívül érzékeny érzékelő képes kis nyomásváltozásokat észlelni, ami elengedhetetlen az alacsony nyomású alkalmazásokban, ahol a nyomásingadozás gyakran minimális. Például a környezeti levegőminőség-ellenőrzés során egy érzékeny nyomásérzékelő képes érzékelni a légnyomás finom változásait, amelyeket a szűrőkön keresztüli légáramlás vagy a levegő mozgása okoz egy épületben.
A nyomásérzékelő érzékenységét általában az egységnyi nyomásváltozásra eső kimeneti jel változásban fejezik ki. Alacsony nyomású érzékelőknél általában a magasabb érzékenységi értéket részesítik előnyben, mivel ez pontosabb mérést tesz lehetővé.
Nyomástartomány
Nagyon fontos a megfelelő nyomástartomány kiválasztása. Az érzékelő nyomástartományának kissé magasabbnak kell lennie, mint az alkalmazásban elvárt maximális nyomás, hogy elkerüljük a túlnyomást, amely károsíthatja az érzékelőt. Nem szabad azonban túl nagynak lennie, mert ez csökkentheti az érzékelő érzékenységét és pontosságát a kívánt alacsony nyomású értékekhez.
Például, ha egy kis légcsatornában méri a nyomást, ahol a maximális nyomás várhatóan 2 hüvelyk vízoszlop körül van, egy 0–5 hüvelyk vízoszlop nyomástartománnyal rendelkező érzékelő jó választás lehet.
Válaszidő
A nyomásérzékelő válaszideje fontos, különösen olyan alkalmazásokban, ahol a nyomás gyorsan változhat. Az ipari automatizálásban például egy gyorsan reagáló nyomásérzékelőre van szükség a pneumatikus rendszer nyomásának monitorozására nagy sebességű műveletek során.
A rövid válaszidő biztosítja, hogy az érzékelő pontosan, valós időben tudja követni a nyomásváltozásokat, időszerű és pontos adatokat szolgáltatva a rendszervezérléshez.
Médiakompatibilitás
A nyomásérzékelőnek kompatibilisnek kell lennie azzal a közeggel (gáz vagy folyadék), amelynek ki lesz téve. Egyes alkalmazásokban, mint például a vegyi feldolgozás vagy az élelmiszer- és italgyártás, a közeg korrozív lehet, vagy olyan szennyeződéseket tartalmazhat, amelyek károsíthatják az érzékelőt.
Győződjön meg arról, hogy az érzékelő átnedvesedett részei (a hordozóval érintkező részek) olyan anyagokból készülnek, amelyek ellenállnak az adott közegnek. Például, ha az alkalmazás egy korrozív folyadék nyomásának mérésére vonatkozik, szükség lehet rozsdamentes acél vagy kerámia nedvesített részekkel ellátott érzékelőre.
Kimeneti jel
A nyomásérzékelő kimeneti jelének kompatibilisnek kell lennie az alkalmazás adatgyűjtő vagy vezérlőrendszerével. A gyakori kimeneti jelek közé tartoznak az analóg jelek, például 0–5 V, 0–10 V vagy 4–20 mA, valamint a digitális jelek, például az I2C vagy az SPI.
Az analóg jelek egyszerűek és széles körben használatosak, de érzékenyek lehetnek a zajinterferenciára. A digitális jelek viszont ellenállóbbak a zajokkal szemben, és nagyobb felbontású adatokat tudnak szolgáltatni.
Különleges szempontok az alacsony nyomású alkalmazásokhoz
Nullapont stabilitás
Alacsony nyomású alkalmazásoknál az érzékelő nullponti stabilitása kulcsfontosságú. A nulla pont az érzékelő kimenete, amikor nincs nyomás. Bármilyen eltolódás a nullapontban pontatlan mérésekhez vezethet, különösen nagyon alacsony nyomás esetén.
Keressen olyan érzékelőket, amelyek jó nullapont-stabilitással rendelkeznek az időben és a hőmérséklet-változásokban. Egyes érzékelők beépített kompenzációs áramkörrel rendelkezhetnek a nullapont-eltolódás minimalizálása érdekében.
Túlnyomás elleni védelem
Bár az alacsony nyomású alkalmazásokban a nyomás viszonylag alacsony, előfordulhatnak olyan helyzetek, amikor az érzékelő túlnyomásos körülményeknek van kitéve, például hirtelen nyomásemelkedésnek. A túlnyomás károsíthatja az érzékelőt és befolyásolhatja a teljesítményét.
Válasszon megfelelő túlnyomás elleni védelemmel ellátott érzékelőt. Egyes érzékelők mechanikus vagy elektronikus túlnyomás elleni védelemmel rendelkeznek, amelyek megakadályozzák az érzékelőelem károsodását.
Kapcsolódó termékek alacsony nyomású alkalmazásokhoz
A nyomásérzékelők mellett más kapcsolódó termékek is használhatók alacsony nyomású alkalmazásokban. Például,Folyadékszint érzékelőnyomásérzékelőkkel együtt használható a tartályokban vagy edényekben lévő folyadékok szintjének ellenőrzésére. A folyadékoszlop által kifejtett nyomás a nyomásérzékelővel mérhető, a nyomásérték alapján pedig a folyadékszint számítható.
Vízszivattyú kapcsolóaz alacsony nyomású vízrendszerek másik fontos eleme. Használható a vízszivattyú működésének szabályozására a rendszerben lévő nyomás alapján. Ha a nyomás egy bizonyos szint alá esik, a kapcsoló bekapcsolhatja a szivattyút a kívánt nyomás fenntartása érdekében.

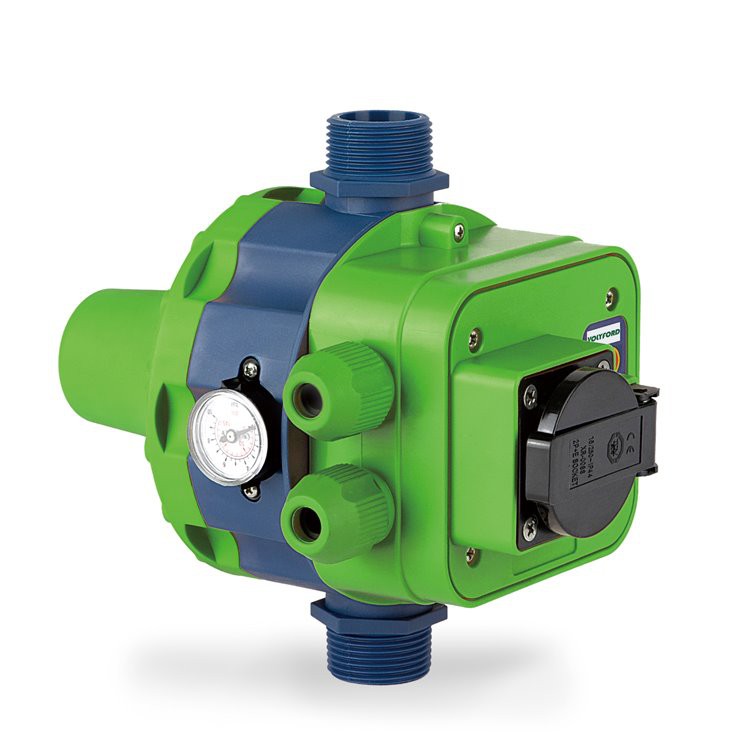

Szivattyúvezérlőegy fejlettebb eszköz, amely a vízszivattyú pontosabb vezérlését tudja biztosítani. Beállíthatja a szivattyú sebességét és működését a rendszer nyomás- és áramlási követelményei alapján, javítva az energiahatékonyságot és a rendszer teljesítményét.
A megfelelő beszállító kiválasztása
Amikor alacsony nyomású alkalmazásokhoz választunk nyomásérzékelőt, a megfelelő szállító kiválasztása ugyanolyan fontos, mint a megfelelő érzékelő kiválasztása. Egy megbízható beszállító kiváló minőségű termékeket, műszaki támogatást és értékesítés utáni szolgáltatást tud nyújtani.
Nyomásérzékelők szállítójaként széleskörű tapasztalattal rendelkezünk az iparban, és széles termékválasztékkal rendelkezünk, hogy megfeleljünk a különböző alacsony nyomású alkalmazási követelményeknek. Érzékelőinket a legmagasabb szabványok szerint tervezték és gyártják, biztosítva a pontosságot, a megbízhatóságot és a tartósságot.
Átfogó műszaki támogatást is kínálunk az alkalmazáshoz megfelelő érzékelő kiválasztásához és az esetlegesen felmerülő problémák elhárításához. Ügyfélszolgálatunk készséggel áll rendelkezésére, hogy azonnali segítséget nyújtson az érzékelőkkel kapcsolatos bármilyen probléma esetén.
Kapcsolatfelvétel a beszerzéssel kapcsolatban
Ha nyomásérzékelőre van szüksége alacsony nyomású alkalmazásához, javasoljuk, hogy vegye fel velünk a kapcsolatot a beszerzési megbeszélések miatt. Szorosan együttműködünk Önnel, hogy megértsük egyedi igényeit, és a legjobb megoldásokat kínáljuk projektje számára.
